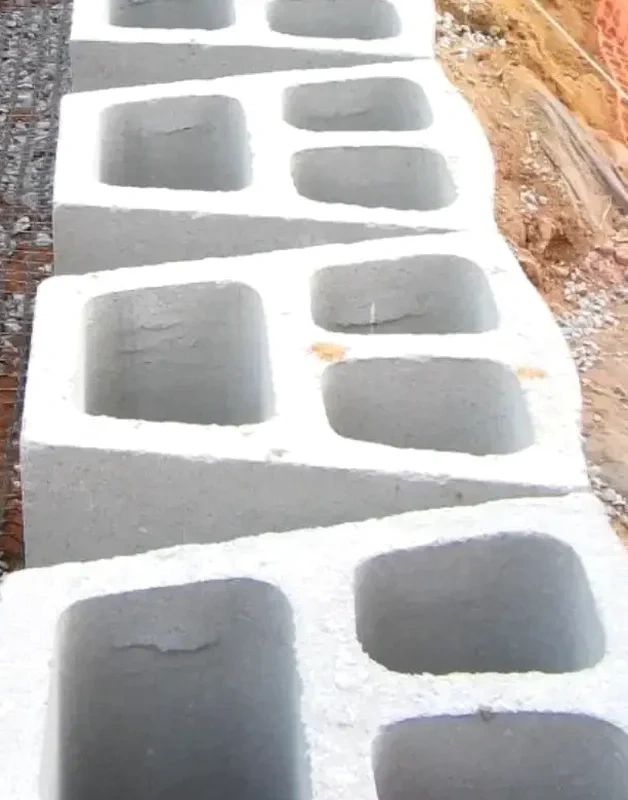

Beim Umbau eines Institutsgebäudes am Heidelberger Schlossberg stand das Planungsteam vor einer klassischen Herausforderung: Der Bebauungsplan verlangte eine Winkelstützwand entlang der südlichen Grundstücksgrenze, doch der anstehende Buntsandstein war stark geklüftet und fiel um mehr als 25 Grad ab. Eine reine Regelbemessung hätte die Kluftkörperverschiebung übersehen. Genau hier setzt eine standsichere Stützwandbemessung an – sie übersetzt die lokale Geologie des Neckartals in einen belastbaren statischen Nachweis. Wir kombinieren dafür Baugrunderkundung und numerische Modellierung, oft ergänzt durch eine Sondierung mit SPT-Bohrung zur Ermittlung der Lagerungsdichte, bevor die charakteristischen Bodenkennwerte in den Nachweis einfließen.
Eine Stützwand am Heidelberger Hang ist erst dann standsicher, wenn der Nachweis gegen Kippen und Gleiten die Kluftwasserdrücke des anstehenden Buntsandsteins korrekt erfasst.
Methodik und Umfang
Lokale Besonderheiten
Ein verbreiteter Fehler im Heidelberger Hanggürtel ist der Verzicht auf einen detaillierten Nachweis gegen hydraulisches Versagen. Bauunternehmen unterschätzen oft, dass ein Starkregenereignis im Odenwald den Porenwasserdruck hinter der Wand innerhalb von Minuten verdoppeln kann. Die Folge: ein plötzlicher Anstieg des resultierenden Erddrucks, den eine nur auf Trockenwichte bemessene Konstruktion nicht aufnehmen kann. In der Heidelberger Altstadt, wo Nachbarbebauung oft nur wenige Meter entfernt liegt, kann eine verdrückte Stützwand auch Schäden an angrenzenden Gründerzeitfundamenten verursachen. Die Stützwandbemessung muss deshalb zwingend einen instationären Strömungsnachweis enthalten, der die lokale Niederschlagsstatistik des Neckartals berücksichtigt.
Normativer Rahmen
DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2010-12 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN ISO 17892-9:2018 (Laborversuche – Konsolidierte, drainierte Triaxialversuche), DIN 4085:2017-08 (Baugrund – Berechnung des Erddrucks)
Verwandte Dienstleistungen
Geotechnische Erkundung und Parameterbestimmung
Kernbohrungen und Rammsondierungen im Hangbereich, Ermittlung von Scherparametern und Steifemoduln für den statischen Nachweis.
Erddruckermittlung und Nachweisführung
Berechnung von aktivem und erhöhtem Erddruck nach DIN 4085, Nachweise gegen Kippen, Gleiten, Grundbruch und Versagen des Bauwerks.
Numerische Modellierung komplexer Bauzustände
FEM-Simulation von Aushubschritten, Ankerlagen und Interaktion Wand-Hinterfüllung mit Plaxis 2D für Heidelberger Hangprofile.
Hydrologische Begutachtung und Drainageplanung
Analyse der Sickerwasserströmung hinter der Wand, Bemessung von Dränageschichten und Kontrolle des Porenwasserdrucks bei Extremniederschlägen.
Typische Parameter
Gängige Fragen
Welche Normen sind für die Stützwandbemessung in Deutschland maßgeblich?
Die Bemessung folgt dem Eurocode 7 (DIN EN 1997-1:2014) in Verbindung mit der nationalen Anwendungsnorm DIN 1054:2010. Für die Erddruckermittlung gilt DIN 4085:2017. Unser Labor arbeitet nach DIN EN ISO 17892 für die Bestimmung der Bodenkennwerte.
Was kostet eine Stützwandbemessung für ein Einfamilienhaus in Heidelberg?
Für ein typisches Einfamilienhaus am Heidelberger Hang mit einer geplanten Stützwandhöhe zwischen 2,5 m und 4,0 m liegen die Kosten für Erkundung, Laborversuche und statischen Nachweis im Bereich von etwa 1.070 € bis 3.780 €, abhängig vom erforderlichen Untersuchungsumfang und der Komplexität des Baugrunds.
Wann reicht ein analytischer Nachweis und wann brauche ich eine FEM-Berechnung?
Eine analytische Bemessung nach DIN 4085 genügt bei einfachen Geländesprüngen mit homogenem Baugrund. Sobald jedoch Bauzustände mit temporären Abstützungen, rückverankerten Wänden oder stark wechselnden Schichtgrenzen – wie am Heidelberger Schlossberg – vorliegen, ist eine numerische Simulation mit der Finite-Elemente-Methode erforderlich, um Verformungskompatibilität und Spannungsumlagerungen korrekt abzubilden.
Wie wird die Hinterfüllung der Stützwand geprüft?
Die Qualität der Hinterfüllung prüfen wir durch Verdichtungskontrollen mit dem Plattendruckversuch nach DIN 18134. Zusätzlich kann eine Rammsondierung zur Feststellung der Lagerungsdichte in der Hinterfüllung durchgeführt werden. Das ist entscheidend, weil eine mangelhafte Verdichtung zu Setzungen und einem Abfall des charakteristischen Reibungswinkels führt, der im Nachweis angesetzt wurde.
