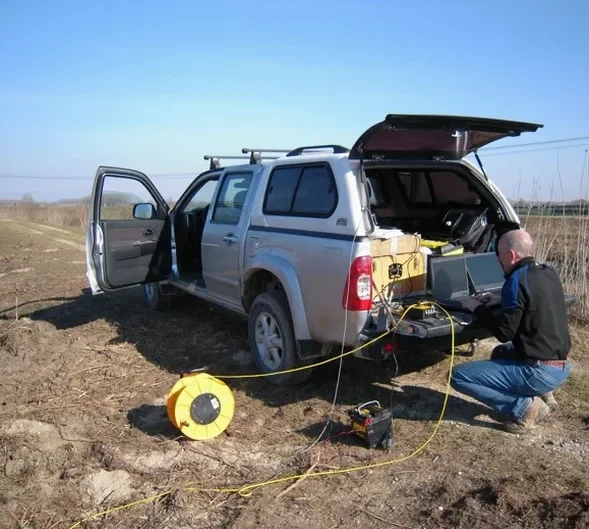

Heidelbergs geologischer Untergrund ist ein komplexes Mosaik aus Buntsandstein, Muschelkalk und quartären Neckarablagerungen, das bei jedem Bauvorhaben im Stadtgebiet für Überraschungen sorgen kann. Die wechselhafte Talgeschichte des Neckars zwischen Königstuhl und Heiligenberg hat Sedimentpakete mit stark variierenden seismischen Geschwindigkeiten hinterlassen. Mit der seismischen Tomographie – kombiniert aus Refraktions- und Reflexionsverfahren – bilden wir diese Heterogenitäten zweidimensional ab, damit Ihr Fundament nicht auf unbekannten Rinnenfüllungen oder verkarsteten Kalkbänken gründet. Gerade in den Hanglagen oberhalb der Altstadt, wo der anstehende Fels oberflächennah verwittert oder von Blockschutt überlagert ist, liefert die Tomographie belastbare P-Wellen- und S-Wellen-Modelle bis in 40 Meter Tiefe, die konventionelle Sondierungen sinnvoll ergänzen. Die Methode eignet sich auch zur Vorerkundung von Trassen für Versorgungsleitungen entlang der B37, wo wir bereits Korngrößenanalysen an Bohrpunkten mit seismischen Profilen abgeglichen haben, um den Rammaufwand für Spundwände zu prognostizieren.
Zweidimensionale P- und S-Wellen-Modelle decken Rinnenfüllungen und Karsthohlräume auf, die Ramm- und Bohrsondierungen im Heidelberger Neckartal oft verfehlen.
Methodik und Umfang
Lokale Besonderheiten
Zwischen den Schwemmfächern im Westen Heidelbergs und den Hangeschuttkegeln am Fuß des Königstuhls variiert die seismische Geschwindigkeit des Untergrunds auf wenigen hundert Metern um den Faktor drei, was bei einer reinen Bohrerkundung ohne geophysikalische Ergänzung zu Fehlinterpretationen der Baugrundschichtung führt. Ein aktuelles Beispiel ist das Bahnstadt-Gelände östlich der Eppelheimer Straße: Dort liegen gering tragfähige Auelehm-Linsen unter sandigen Kiesen, die mit konventionellen Rammsondierungen kaum lateral abgrenzbar sind. Die seismische Tomographie hingegen kartiert die Lehmbasis über die Abnahme der P-Wellengeschwindigkeit auf unter 1.200 m/s und warnt den Tragwerksplaner vor setzungsempfindlichen Zonen, bevor die Bewehrung geplant wird. Noch kritischer sind verkarstete Muschelkalkpartien im Bereich der Ziegelhäuser Straße, wo reflexionsseismische Profile Hohlräume von 1–3 Meter Durchmesser in 8–12 Meter Tiefe aufgespürt haben – eine Gefahr, die bei Rammpfahlgründungen ohne vorherige Tomographie erst während der Ausführung entdeckt worden wäre.
Normativer Rahmen
DIN EN 1998-1/NA:2021 (Erdbebeneinwirkungen, Baugrundklassen), Eurocode 7 – EN 1997-2:2007 (Erkundung und Untersuchung des Baugrunds, geophysikalische Verfahren), DIN 19700 (Stauanlagen, Teil 10–13: Untergrunduntersuchung mit seismischen Methoden), DGGT-Empfehlung Nr. 4 – Seismische Verfahren in der Geotechnik
Verwandte Dienstleistungen
Refraktionstomographie
Kartierung von Felsoberkante, Verwitterungszonen und Grundwasserspiegel über Laufzeitinversion mit 48 Kanälen. Für Gründungen auf Buntsandstein in den Hanglagen des Odenwalds geeignet.
Reflexionsseismik (CMP)
Tiefenprofile bis 120 Meter zur Erkundung von Karsthohlräumen und Beckenstrukturen im Muschelkalk. Einsatz vor Tunnelvortrieben und Tiefgründungen im Heidelberger Stadtgebiet.
Kombinierte P-/S-Wellentomographie
Gleichzeitige Erfassung von Kompressions- und Scherwellengeschwindigkeit für die Bestimmung dynamischer Steifemoduln und die Baugrundklassifizierung nach DIN EN 1998-1/NA.
Typische Parameter
Gängige Fragen
Welche Untergrundbedingungen in Heidelberg erfordern eine seismische Tomographie statt einer reinen Bohrerkundung?
Das Neckartal bei Heidelberg ist durch schnelle laterale Wechsel von Kiesen, Auelehmen und verwittertem Buntsandstein geprägt. Bohrungen liefern punktuelle Informationen, übersehen aber oft schmale Rinnenstrukturen oder verkarstete Kalkbänke. Die seismische Tomographie schließt diese Lücken mit zweidimensionalen Geschwindigkeitsmodellen und ist besonders bei heterogenem Baugrund, wie in der Bahnstadt oder in den Hangeschuttbereichen, normativ nach Eurocode 7 empfohlen.
Welche Erkundungstiefe erreicht die seismische Tomographie im Heidelberger Buntsandstein?
Bei einer maximalen Spreizlänge von 120 Metern mit 48 Geophonen erreicht die Refraktionstomographie im Heidelberger Buntsandstein je nach Verwitterungsgrad 25 bis 40 Meter Tiefe. Die Reflexionsseismik dringt mit stärkerer Impulsanregung und CMP-Stapelung bis etwa 120 Meter vor und kann die Grenze zwischen Oberem und Mittlerem Buntsandstein abbilden, was für Tunnelprojekte relevant ist.
Kann die seismische Tomographie Karsthohlräume im Muschelkalk unterhalb der Heidelberger Altstadt erkennen?
Ja, die hochauflösende Reflexionsseismik detektiert Hohlräume ab etwa 1 Meter Durchmesser in Tiefen bis 15 Meter über Diffraktionshyperbeln und Phasensprünge im reflektierten Signal. Im Bereich der Heidelberger Altstadt, wo der Obere Muschelkalk ansteht, haben wir mit dieser Methode bereits mehrere verfüllte und offene Karststrukturen vor der Sanierung historischer Gebäude kartiert.
Mit welchen Kosten muss ich für eine seismische Tomographie in Heidelberg rechnen?
Die Kosten für eine seismische Tomographie in Heidelberg liegen je nach Profillänge, Kanalzahl und Auswertetiefe zwischen 2.810 € und 4.870 €. Ausschlaggebend sind die Zugänglichkeit des Geländes, der städtische Störpegel und ob zusätzlich eine Scherwellenauswertung per MASW erforderlich ist. Wir erstellen nach einer kurzen Projektbeschreibung ein detailliertes Angebot.
