Heidelbergs Baugrund ist ein Geschichtsbuch aus Stein und Fluss. Die Altstadt schmiegt sich an den Königstuhl, während sich die jüngeren Stadtteile im Neckartal auf mächtigen Flussterrassen ausbreiten – die quartären Kiese und Sande erreichen hier lokal über 40 Meter Mächtigkeit. Wer an den Hängen oder im Tal eine Tiefbaugrube sichert oder ein Brückenfundament rückverankert, braucht eine Bemessung von Verankerungssystemen, die zwischen den steifen Sandsteinbänken des Oberen Buntsandsteins und den locker gelagerten Talablagerungen präzise unterscheidet. Eine falsch dimensionierte Ankerlänge kann in diesem geologischen Übergang zu unerwarteten Verformungen führen. Unser Labor stützt sich auf die regionalen Erfahrungen mit dem Heidelberger Untergrund und kombiniert rechnerische Nachweise nach DIN EN 1997 mit den Ergebnissen aus SPT-Bohrungen und Felsaufschlüssen, um die charakteristischen Bodenkennwerte für den Grenzzustand der Tragfähigkeit zu ermitteln.
Die Kunst der Ankerbemessung im Heidelberger Neckartal liegt darin, den aktiven Erddruck aus dem Hang und den passiven Widerstand im Talboden in einem konsistenten statischen Modell zu vereinen.
Methodik und Umfang
Lokale Besonderheiten
Mit über 160.000 Einwohnern und einer Bauaktivität, die ständig in die Hanglagen des Odenwalds und die Neckarufer vordringt, gehört Heidelberg zu den geotechnisch anspruchsvollsten Städten Baden-Württembergs. Die Höhendifferenz zwischen Königstuhl (568 m ü. NHN) und Neckarspiegel (ca. 110 m ü. NHN) erzeugt Hangwasserströme, die den wirksamen Anpressdruck auf Ankerverpresskörper reduzieren können – ein Effekt, der bei der Festlegung der Gebrauchslast oft unterschätzt wird. Noch kritischer: In den weichen Auelehmen der Altstadt kann der passive Erdwiderstand vor einer Spundwand bei zu optimistischer Annahme der undränierten Scherfestigkeit um 30 bis 50 Prozent überschätzt werden. Eine Unterbemessung der passiven Zone führt dann zu unzulässigen Horizontalverschiebungen des Verbaus mit Folgeschäden an angrenzender Altbausubstanz. Ergänzend zu den Normnachweisen empfehlen wir bei komplexen Bauzuständen eine Seismische Mikrozonierung, da die Erdbebenlasten nach DIN EN 1998-5 die Ankerkräfte im Neckartal merklich erhöhen können.
Normativer Rahmen
DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2015-11 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1537:2014-07 (Ausführung von Arbeiten im Spezialtiefbau – Verpressanker), DIN EN 1998-5:2010-12 (Eurocode 8: Auslegung von Bauwerken gegen Erdbeben – Gründungen, Stützbauwerke)
Verwandte Dienstleistungen
Bemessung aktiver Verpressanker
Ermittlung der Ankerkräfte für rückverankerte Baugrubenwände, Spundwände und Bohrpfahlwände. Berechnung der freien Länge aus dem Gleitkeil nach Kranz und der Krafteinleitungslänge im tragfähigen Baugrund. Nachweis gegen Herausziehen und Bruch des Verpresskörpers.
Dimensionierung passiver Erdwiderlager
Nachweis des passiven Erdwiderstands für eingespannte Wandkonstruktionen und Fußauflager. Berücksichtigung des Wandreibungswinkels und der tatsächlichen Kohäsion in den Heidelberger Auelehmen zur Vermeidung überhöhter Verschiebungen.
Eignungs- und Abnahmeprüfungen
Durchführung und Auswertung von Ankerprüfungen nach DIN EN 1537. Prüfung des Last-Verformungsverhaltens an Referenzankern, Beurteilung der Kriechmaße und Festlegung der Festlegekraft für den Bauzustand.
Typische Parameter
Gängige Fragen
Welche Gebrauchslasten sind für Verpressanker im Heidelberger Neckarkies üblich?
Im dicht gelagerten Neckarkies erreichen wir Gebrauchslasten zwischen 300 und 600 kN pro Anker bei Krafteinleitungslängen von 5,0 bis 7,0 Metern. Die exakte Last hängt vom Überlagerungsdruck und der Lage des Grundwasserspiegels ab. In den Auelehmen reduzieren sich die Werte auf 150 bis 300 kN.
Ab welcher Baugrubentiefe ist eine Rückverankerung in Heidelberg wirtschaftlicher als eine Aussteifung?
In Heidelbergs innerstädtischen Lagen lohnt sich eine Rückverankerung meist ab 5,0 Metern Baugrubentiefe, besonders wenn die Baugrube breiter als 20 Meter ist oder der Bauablauf ohne innenliegende Steifen erfolgen muss. Die Entscheidung treffen wir auf Basis eines Variantenvergleichs unter Berücksichtigung der Bodenkennwerte und der Platzverhältnisse.
Wie gehen Sie mit dem Korrosionsrisiko im Grundwasser des Neckartals um?

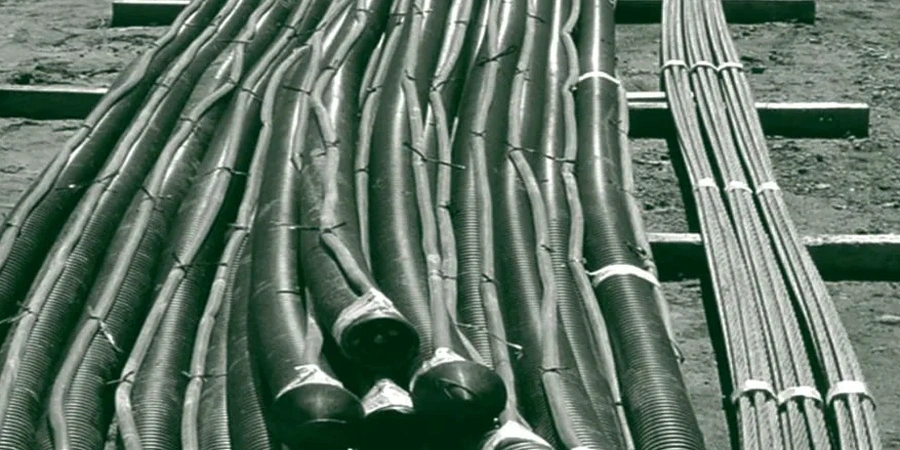

Das Neckar-Grundwasser ist sauerstoffhaltig und führt gelöste Salze, was karbonatischen Stahl angreifen kann. Wir schreiben für alle dauerhaften Anker die Korrosionsschutzstufe KSS 2 vor – das bedeutet eine doppelte Umhüllung mit Kunststoffmantelrohr und werksseitiger Zementsteinummantelung. Temporäre Bauanker erhalten mindestens KSS 1 mit Nachweis der Nutzungsdauer.
Können Sie die Ankerbemessung auch für Hanggrundstücke am Königstuhl durchführen?
Ja, das ist sogar eine unserer Kernkompetenzen. Am Hang wird die Ankerbemessung dreidimensional geführt, weil der aktive Erddruck aus Hangneigung und eventuellen Kluftwasserströmungen im Buntsandstein resultiert. Wir koppeln die Ankerstatik mit einem Standsicherheitsnachweis für die Gesamtböschung nach DIN 4084.
