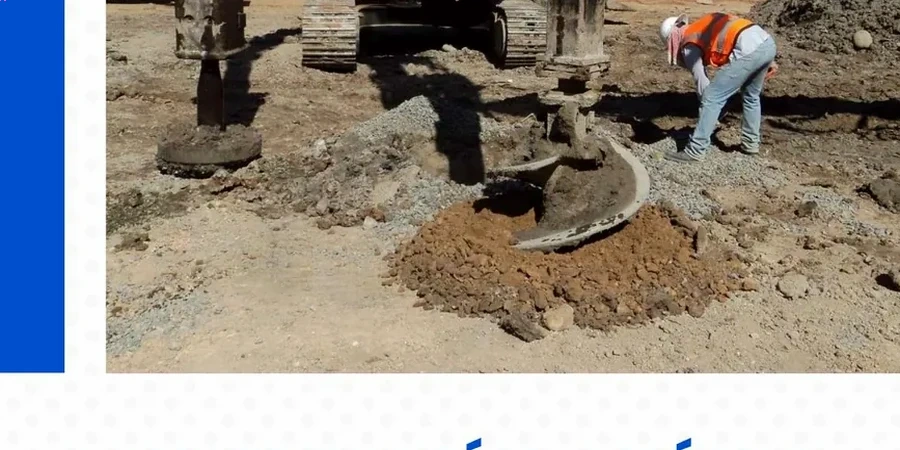

Am Neckar, wo der Schwemmlandboden auf die Hänge des Odenwalds trifft, zeigt sich bei vielen Bauvorhaben in Heidelberg ein typisches Bild: Die oberflächennahen Schichten sind tragfähig, doch schon in wenigen Metern Tiefe stößt man auf weiche, bindige Sedimente mit geringer Scherfestigkeit. Wer hier ohne Baugrundverbesserung gründet, riskiert Setzungen, die weit über das zulässige Maß hinausgehen. Genau an dieser Stelle setzt die Bemessung von Schottersäulen an – sie verwandelt einen unberechenbaren Untergrund in einen planbaren Baugrund. Unsere Auslegung berücksichtigt die lokale Geologie der Oberrheinebene und kombiniert sie mit den Anforderungen der DIN 4093, sodass jede Säule exakt auf die Lasten und den Boden abgestimmt ist. Oft ergänzen wir die Planung durch einen CPT-Versuch, um die Schichtenfolge lückenlos zu erfassen, bevor die Rüttelstopfsäulen dimensioniert werden – denn jede falsche Annahme im Baugrundmodell rächt sich später im Tragverhalten.
Eine korrekt bemessene Schottersäule reduziert Setzungen nicht einfach – sie verteilt Spannungen so um, dass der Verbundkörper aus Boden und Säule gemeinsam trägt.
Methodik und Umfang
Lokale Besonderheiten
Heidelberg liegt mit rund 160.000 Einwohnern in der höchsten deutschen Erdbebenzone 1 nach DIN EN 1998-1/NA, was bei der Bemessung von Tiefgründungen oft übersehen wird. Das Spannungsfeld zwischen dem Oberrheingraben als aktiver Dehnungszone und den kompakten Buntsandsteinformationen des Odenwalds erzeugt einen Baugrund, der bei dynamischer Belastung zu Porenwasserüberdrücken neigt – gerade in den weichen Auelehmen, für die Schottersäulen ja prädestiniert sind. Wer die Säulen nur statisch bemisst und den Lastfall Erdbeben vernachlässigt, läuft Gefahr, dass die Drainagefunktion der Säulen im entscheidenden Moment nicht ausreicht, um den entstehenden Porenwasserdruck schnell genug abzubauen. Ein weiterer kritischer Punkt ist die Homogenität des Rasterfelds: Lokale Inhomogenitäten im Baugrund, etwa alte Flussläufe oder verfüllte Tümpel, die es im Heidelberger Stadtgebiet zuhauf gibt, können dazu führen, dass einzelne Säulen anders tragen als berechnet – eine rein schematische Bemessung ohne Baugrunderkundung an jeder Rasterposition ist hier grob fahrlässig.
Normativer Rahmen
DIN 4093: Baugrundverbesserung durch Rüttelstopfverdichtung, DIN EN 1997-1 (Eurocode 7): Entwurf, Berechnung und Bemessung in der Geotechnik, DIN EN 1998-1/NA: Erdbebenbemessung mit nationalem Anhang für Deutschland, DIN 18134: Plattendruckversuch zur Kontrolle des Verformungsmoduls, DIN 4020: Geotechnische Untersuchungen für bautechnische Zwecke
Verwandte Dienstleistungen
Geotechnische Voruntersuchung und Parameterbestimmung
Wir legen das Erkundungsprogramm fest, interpretieren die Ergebnisse von Drucksondierungen und Laborversuchen und leiten daraus die für die Bemessung der Schottersäulen maßgebenden Bodenkennwerte ab – insbesondere die undrainierte Scherfestigkeit und den Steifemodul.
Rechnerische Bemessung und Erstellung des Rasterplans
Auf Basis der Baugrunddaten dimensionieren wir das Säulenraster, den Einzelsäulendurchmesser und die Einbindetiefe so, dass die geforderte Setzungsreduktion und die Tragfähigkeit des Gesamtsystems nachgewiesen werden können.
Qualitätssicherung und Abnahmeprüfung
Nach der Herstellung begleiten wir die Kontrollprüfungen mit Lastplattendruckversuchen und Säulenintegritätstests, dokumentieren die Ergebnisse und gleichen sie mit den Prognosewerten der Bemessung ab, um die vertraglich vereinbarten Bodenkennwerte nachzuweisen.
Typische Parameter
Gängige Fragen
Was kostet die Bemessung von Schottersäulen für ein Einfamilienhaus in Heidelberg?
Für ein typisches Einfamilienhausgrundstück in Heidelberg liegen die Kosten für die reine geotechnische Bemessung der Schottersäulen zwischen 1.320 € und 4.820 €, abhängig vom Umfang der erforderlichen Baugrunderkundung und der Komplexität des Rasterplans. Darin enthalten sind die Parameterstudie, die rechnerische Dimensionierung und die Erstellung des Ausführungsplans, nicht jedoch die Herstellung der Säulen selbst.
Wie wird sichergestellt, dass die bemessenen Säulen im Heidelberger Auenboden auch wirklich funktionieren?
Die Funktionsfähigkeit wird durch das Zusammenspiel von Bemessung und Qualitätssicherung abgesichert. Wir modellieren den Verbundkörper aus Weichboden und Schottersäule mit realitätsnahen Stoffgesetzen und legen Prüfkriterien für die Ausführung fest. Nach der Herstellung werden Lastplattendruckversuche nach DIN 18134 und gegebenenfalls Rammsondierungen durchgeführt, deren Ergebnisse direkt mit den Prognosewerten der Bemessung verglichen werden – so lässt sich jede Abweichung sofort erkennen und bewerten.
Welche Bodenkennwerte sind für die Bemessung von Schottersäulen in den Neckarsedimenten entscheidend?
In den feinkörnigen Auenböden des Neckartals sind vor allem die undrainierte Kohäsion cu und der Steifemodul Es des Weichbodens maßgebend, weil sie das Last-Verformungsverhalten des Verbundsystems bestimmen. Hinzu kommen der Wassergehalt und die Fließgrenze, die Aufschluss über die Rüttelfähigkeit des Bodens geben. Wir lassen diese Parameter in einem akkreditierten Labor nach den einschlägigen DIN-Verfahren bestimmen, bevor die eigentliche Bemessung beginnt.
